65W三口氮化鎵充電器拆解方案

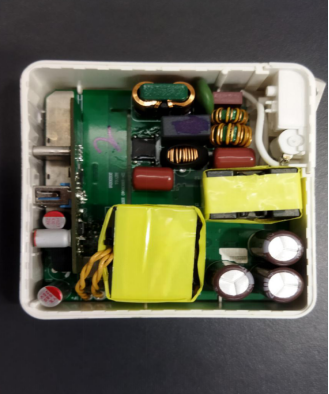

　　推出的一款65W氮化鎵充電器，這款充電器為方塊造型，并配有折疊插腳，小巧便攜。充電器采用2個USB-C和1個USB-A接口配置，任一USB-C接口均支持65W快充，且三口同時使用時均支持快充，能夠滿足手機，筆記本電腦的快充需求。下面就對這款氮化鎵充電器進行拆解，看看內部的方案設計。

　　側身外殼上標注有產品參數信息

　　型號：A1901

　　輸入：100-240V~50/60Hz 1.5A

　　USB-C：5V3A、9V3A、12V3A、15V3A、20V3.25A

　　PPS：3.3-21V3A

　　輸入端配備可折疊國標插腳，攜帶方便且不易刮傷其它電子產品。

　　輸出端配備兩個USB-C和一個USB-A接口

　　此外輸出端邊緣還設有LED指示燈。

　　和蘋果61W充電器對比，體積優勢明顯。

　　接通電源，充電器指示燈亮綠光。

　　使用ChargerLAB POWER-Z KM003C測得三個USB-C口都支持FCP、SCP、AFC、QC3.0/5、SFCP、PD3.0、PPS、DCP、SAM 2A、Apple 2.4A充電協議。顯示具備5V3A、9V3A、12V3A、15V3A、20V3.25A五組固定電壓檔位，以及3.3-21V3A一組PPS電壓檔位。
