第三代半導體材料：以氮化鎵（GaN）、碳化硅（SiC）、氧化鋅（ZnO）、金剛石為四大代表，是5G時代的主要材料。
起源時間：M國早在1993年就已經研制出第一支氮化鎵的材料和器件。而我國最早的研究隊伍——中國科學院半導體研究所，在1995年也起步了該方面的研究。
重點：市場上從半年前炒氮化鎵的充電器時，市場的反應一直不夠強烈，那是因為當時第三代半導體還沒有被列入國家“十四五”這個層級的戰略部署上，所以單憑氮化鎵這一個概念，是不足以支撐整個市場邏輯的！

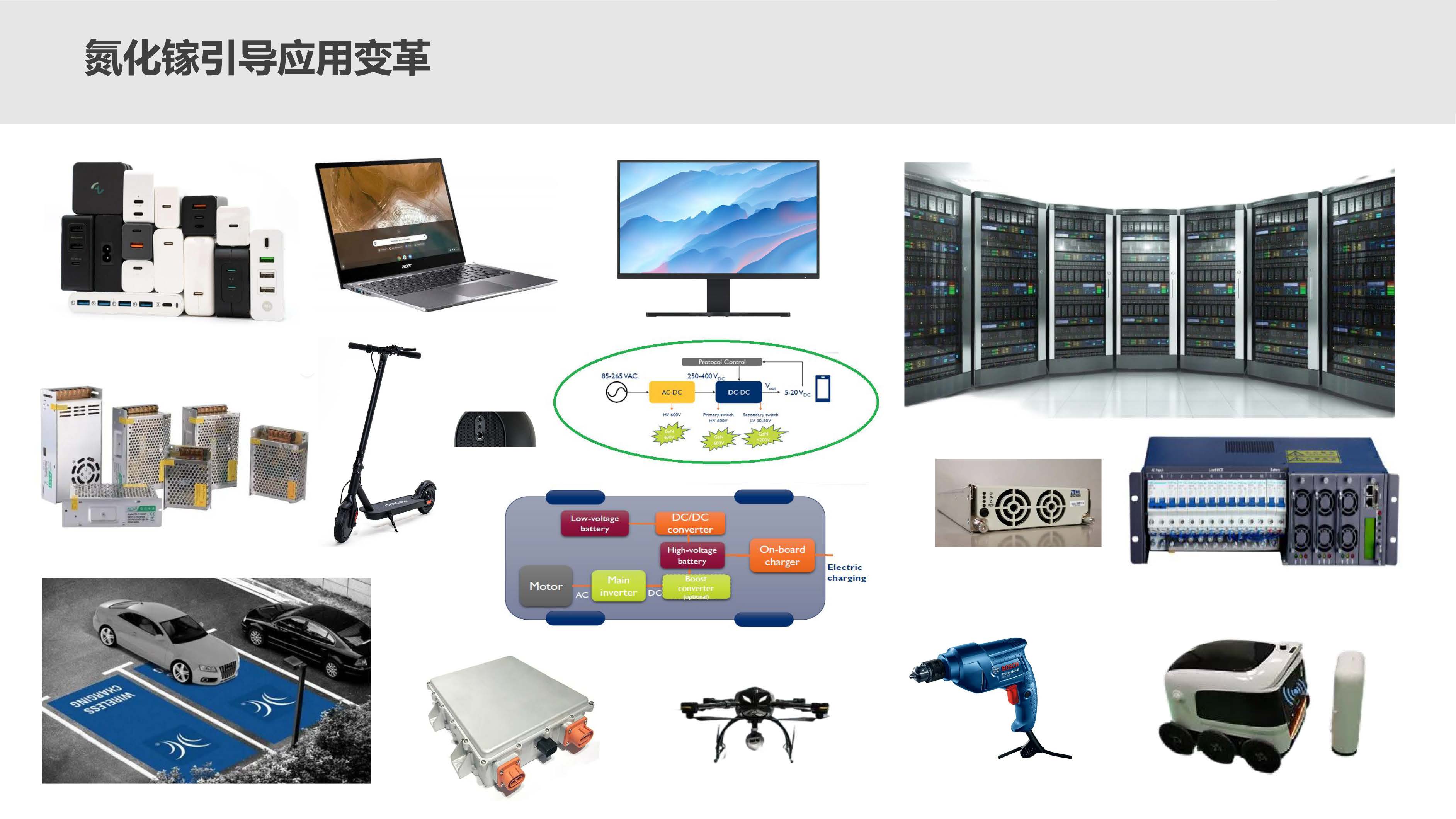

發展現狀：在5G通信、新能源汽車、光伏逆變器等應用需求的明確牽引下，目前，應用領域的頭部企業已開始使用第三代半導體技術，也進一步提振了行業信心和堅定對第三代半導體技術路線的投資。
性能升級：專業名詞咱們就不贅述了，通俗的說，到了第三代半導體材料這兒，更好的化合物出現了，性能優勢就在于耐高壓、耐高溫、大功率、抗輻射、導電性能更強、工作速度更快、工作損耗更低。

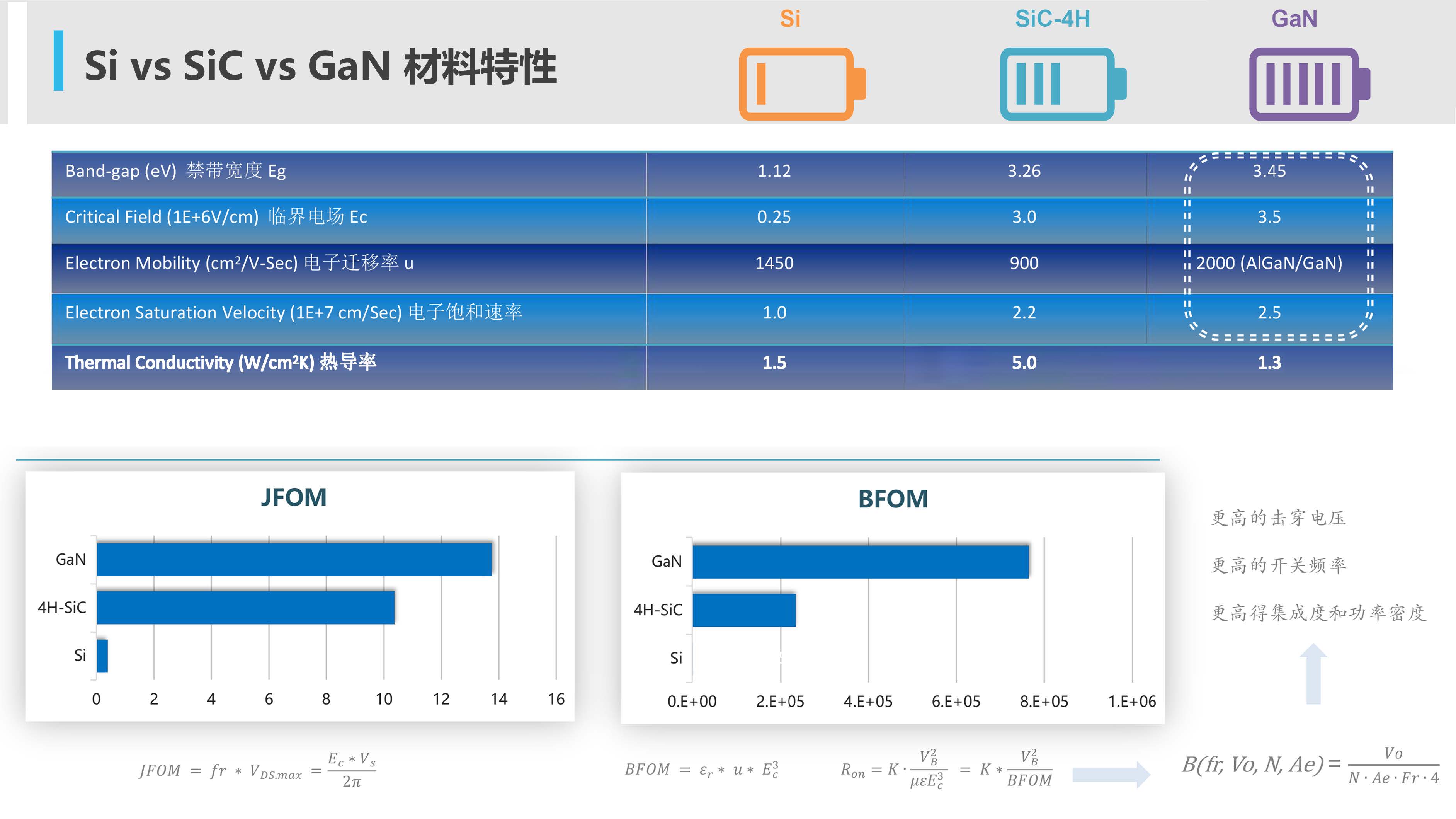

有一點我覺得需要單獨提一下：碳化硅與氮化鎵相比較，碳化硅的發展更早一些，技術成熟度也更高一些；兩者有一個很大的區別是熱導率：在高功率應用中，碳化硅占據統治地位；氮化鎵具有更高的電子遷移率，因而能夠比碳化硅具有更高的開關速度，所以在高頻率應用領域，氮化鎵具備優勢。
